自動噴涂系統的噴涂裝置和供漆系統
發布時間:2022-01-21 17:13:11 發布人:榮德機器人
自動噴涂系統由自動噴涂裝置、平放產品輸送旋轉車、產品豎掛旋轉車、供漆及噴涂系統、電氣控制系統等組成。
技術要求:
1)工作范圍:手臂半徑≥2000mm;
2)手腕載荷能力:≥10Kg;
3)左右行程:≥10000mm;
4)往復速度:0~0.6m/s;
5)往復定位精度:≤±2mm。

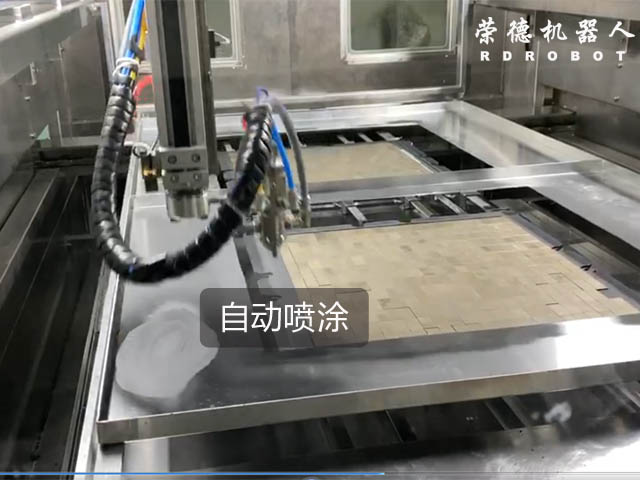

自動噴涂裝置采用噴涂機器人,噴涂機器人為防爆型,確保噴涂系統安全運行。機器人行走軸由機架、精密線性滑軌、伺服電機配齒輪齒條、電線與氣管拖鏈組成。機器人行走軸采用防漆霧污染、防爆設計,保證運行安全可靠。具有跟蹤噴涂功能,可配置網絡接口。配置彩色屏手持編程單元。拖鏈采用國產優質的高速無噪聲型坦克鏈。
供漆及噴涂系統用于防熱涂料、面漆的配料、供料和噴涂。防熱涂料、面漆噴涂各單獨配置1套。供漆及噴涂系統由配料桶、分散機、油漆攪拌器、隔膜泵、調壓閥、壓力表、輸送管路、自動噴槍等組成。配料桶和分散機用于配料,采用轉速≥200r/min的防爆型分散機、不銹鋼配料桶,安裝在調漆室。油漆攪拌器采用氣動攪拌的方式,并配有不銹鋼雙槳葉攪拌和不銹鋼攪拌桶,防止沉淀,清洗方便。供漆系統加料位置不應與自動噴涂裝置動作存在干涉,避免加料時自動噴涂裝置對操作人員產生傷害。隔膜泵、自動空氣噴槍采用進口產品,調壓閥、壓力表、涂料管等采用進口或國產優質產品。供漆及噴涂系統支架采用不銹鋼材料制作。配置壓縮空氣過濾裝置,對廠房提供的壓縮空氣進行凈化,保證噴涂質量和設備運行可靠。
噴涂房?jī)?nèi)設置可燃?xì)怏w檢測報警裝置,用來適時監控噴涂房?jī)?nèi)的揮發氣體的濃度,并與風機、噴槍連鎖。實時顯示測量值,當測量值達到設定的報警值時,控制器發出聲光報警,同時輸出控制信號(開關量觸點輸出),提示操作人員及時采取安全處理措施,自動啟動排風機、電磁閥等設備,關閉噴涂系統。
