自動噴漆線的廢氣處理系統簡介
發布時間:2018-12-10 11:39:43 發布人:榮德機器人

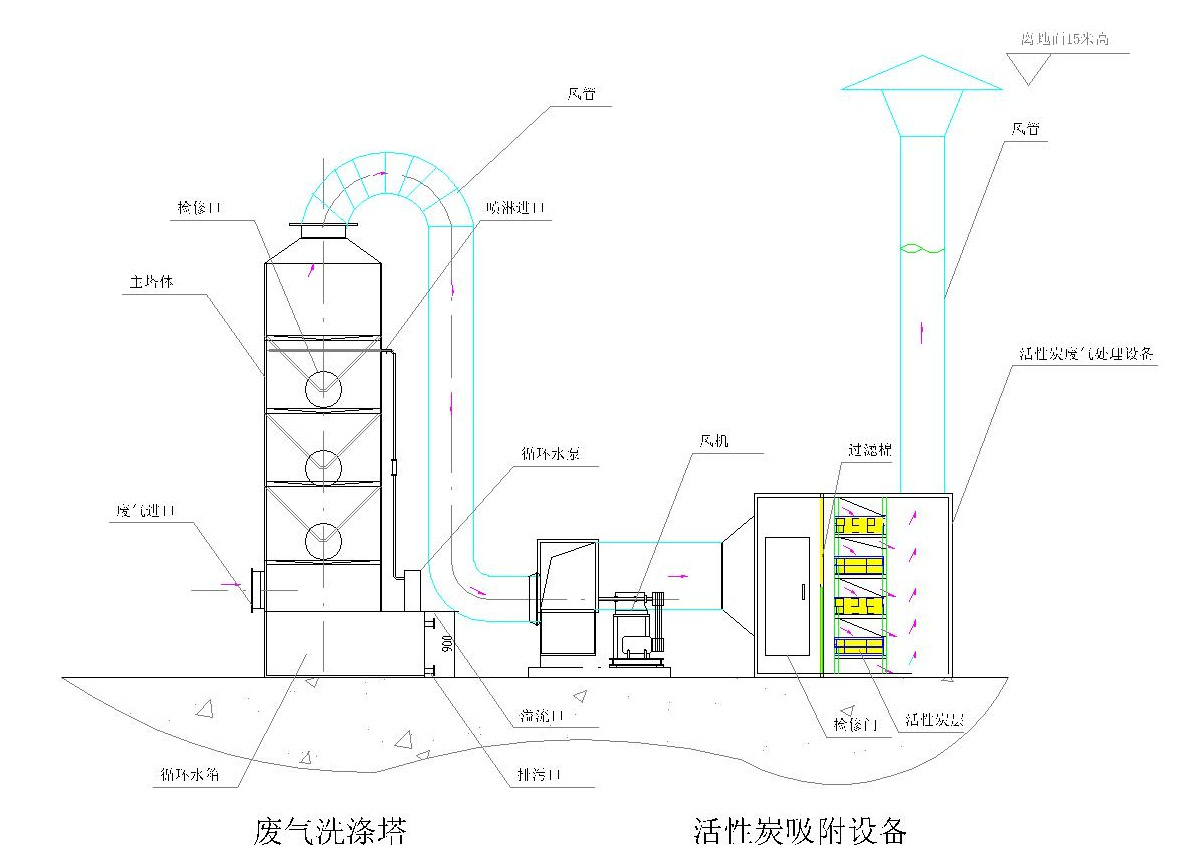

自動噴漆線的廢氣處理系統工藝流程簡介:在噴漆房產生的廢氣,經過鋼格柵下及底部吸風口阻漆棉,95%以上的漆霧被捕集,經過濾后的廢氣進入噴淋塔吸收凈化,再經初效過濾后,進入活性炭吸附裝置,在高空排放,排放高底不低于15m,高出房頂,走管不影響行車行走。具體工藝流程圖如下:
廢氣處理支架
廢氣處理系統安裝在鋼結構支架上,鋼結構支架符合國家安全標準。鋼結構支架承重要求需完全符合噴淋塔的載重需求。廢氣處理系統包括噴淋塔須安裝在噴漆線的鋼結構支架上。攀爬設置符合安規標準。
電控裝置
(1)電器柜布局合理排列整齊,接線線路走向整齊分明,柜內寬敞。電器柜到用電設備采用橋架走線,從橋架到電機,電磁閥等采用線管走線。
(2) 元器件規格合理選型考究、性能可靠,關鍵電氣組件,采用進口件產品西門子,選用自動斷路器、接觸器、熱繼電器均用(西門子)產品、PLC(西門子)模塊、10’觸摸屏(西門子)、(西門子)變頻器、電機、減速機、輸送鏈電機、整個電器控制系銃操作維護方便,且選用設備全部符合國家節能指標。
(3) 各配電控制柜除必要的電氣保護裝置、儀表(電流表、電壓表)、開關顯示燈外,各運行的泵、風機等均設置開關按鈕和運行停止的顯示燈,達到工作狀態一目了然。
(4)溫度控制的設備采用溫度控制儀(歐姆龍)進行實際控制,溫度數字顯示于控制儀上,并設置超溫報警蜂鳴器,設置啟動后,加溫、控溫、測溫全部自動完成。
(5) 各加熱設備先開風機后,再開加熱器;關機時先停加熱,后停風機。
(6) 輸送線全線設有電氣急停開關。
