應用于動車機組零部件的自動噴漆方案
發布時間:2015-01-14 10:11:51 發布人:本站
自動噴涂設備適用環境
1)海 拔: ≤1000m
2)溫 度: 0℃~45℃
3)工作相對濕度: ≤95%
4)工作制: 連續制
使用電源(或水源風源等)
1)氣 源: 0.5~0.7MPa
2)電 源: AC380V 50Hz 三相五線制
3)水 源: 0.1MPa

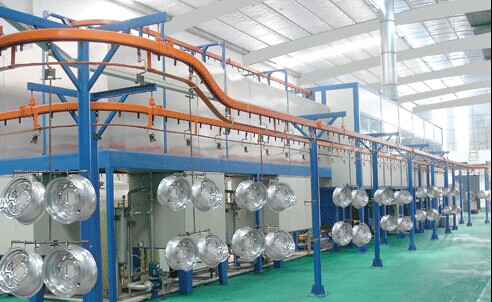

全自動噴涂設備描述
該設備適用于3型車車輪補漆烘干作業。
設備技術參數
1) 漆霧凈化率:達到國家環保要求
2) 烘干溫度: 60±5°C(可調)
3) 設備噪音: ≤75dB
3) 作業高度:750mm
4) 功率:≤15kW
5)主機外形尺寸:≤2600×1800×2400mm
自動噴漆設備構成
1)設備由全封閉干式手動噴漆室、烘干室、旋轉涂漆裝置、推擋傳輸機構、加熱系統、排風系統及控制系統組成。
2)噴漆室主要由框架、巖棉彩鋼板墻板、排風窗及風道、照明裝置、推拉門、自動側門等組成。
3)烘干室主要由框架、巖棉彩鋼板墻板、排風窗及風道、照明裝置、觀察窗、自動側門等組成。
4)旋轉涂漆裝置由基座、旋轉總成、驅動動力組成。
5)推擋傳輸機構由車輪軌道、油缸、推擋桿組成。
6)加熱系統主要由由遠紅外加熱管、反射板、固定架組成。
7)排風系統主要由引風機、引風罩及其風管路、(活性炭)油氣處理裝置組成。
8)控制系統,采用PLC控制,實現設備的自動、手動控制功能,具有前后工位連鎖互控功能。、
自動噴涂設備基本性能要求
1)采用線外布置,設備采用了全封閉的結構形式,可對噴漆完成的輪盤進行烘干,采用自動漆霧處理。
2)在室體夾層均裝有保溫巖棉;在烘干室與涂漆室、烘干室與降溫室之間設置隔熱門,以減少熱量的流失,降低能耗,減少設備運行成本。
3 )采用遠紅外線加熱器件,直接對工件表面進行熱輻射,使工件表面的漆膜升溫快,干燥快,熱量損失少,節省能源,大大降低了能耗,減少了生產成本。同時遠紅外線加熱器件控制簡單容易,安全性高。
4)噴漆方式:手動噴涂作業。
5)在涂漆室和烘干室的上部設有引風機和油氣過濾裝置,使排放的油氣得以凈化,以減少環境污染保護環境。漆霧凈化率:達到國家環保要求。
6)電氣元件須采用施耐德、西門子等知名品牌。
7)設備符合防火、消防等相關要求。
