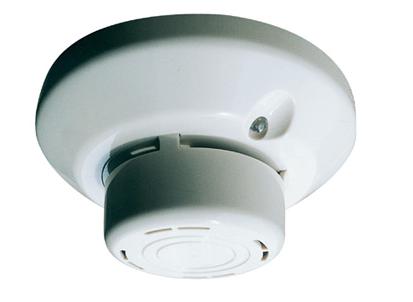

榮德非標定制感煙探測器自動裝配線
發布時間:2015-01-08 10:50:37 發布人:本站
深圳市榮德機器人科技有限公司非標定制自動化裝配線一條,生產節拍4秒;單班生產人數不超6人。
感煙探測器自動裝配線技術要求的簡易描述:
1、線路板上料并插裝晶振單元(人工)
2、晶振自動焊接單元(焊接裝置為3軸機器人平臺)
3、自動切板單元
4、單塊線路板自動抓取上料單元
5、電容自動上料并插裝單元
6、電容自動焊接單元
7、線路板自動翻轉單元
8、迷宮自動上料并沖壓單元(迷宮自動上料)
9、接收管自動插裝單元
10、發射管自動插裝單元
11、屏蔽罩插裝并翻轉單元(人工將屏蔽罩?jǐn)[放到軌道槽內,將裝配完成的迷宮組件翻轉,并放回治具內)
12、屏蔽罩自動插裝單元
13、接收管自動焊接單元 (焊接裝置為單軸焊接4點)
14、發射管自動焊接單元 (焊接裝置為單軸焊接4點)
15、屏蔽罩自動焊接單元 (焊接裝置為單軸焊接2點)
16、檢測單元單元
17、測試出壞料單元
18、合格品自動翻轉機構
19、迷宮組件浸蠟單元
20、中扣自動上料并沖壓單元(中扣人工擺放至托盤內)
榮德自動裝配線在保證生產線所有工序功能的前提下,實際設計過程中為提高生產線的可靠性,有可能將部分單元進行合并、及變更設計。
